DSPM-50A 永磁變頻螺桿機（一級能效）

型號：DSPM-50A

功率：37KW

馬力：50HP

商品介紹

隨著2015年政府工作報告的落地，“節能”依然是全年全行業的重中之重！傳統的空壓機由于在低負載運行效率上處于劣勢，正在逐步的被變頻空壓機所替代。采用感應異步電機的普通變頻空壓機因節能效果明顯，已經受到各行各業廣泛的關注。但由于異步電機的結構問題導致電機效率不高，無法完全釋放變頻的潛能。永磁無刷變頻螺桿機，具有節能效果明顯，溫升低、啟動性能好、輕載時效率高等優點。

1. 什么是永磁變頻螺桿機？

永磁變頻螺桿機是在變頻螺桿機的基礎上，使用了永磁同步電機驅動的一種高能效變頻螺桿機。

2. 什么是永磁同步電機？

永磁同步電機是由定子、永久磁鋼轉子、位置傳感器、電子換向開關等組成的電機，與普通電機相比，使用了永磁體作為電機轉子。主要特點為體積小、重量輕、損耗小、效率高、功率因數高等。

3. 傳統變頻空壓機與永磁變頻空壓機比較

特征

傳統變頻空壓機

永磁變頻空壓機

電機效率

<92%

>95%

電機負載反應

負載反應動作慢

負載反應動作迅速

電機效率損失

有軸承摩擦及轉子、電樞銅損等

無軸承摩擦及轉子、電樞銅損等

電機維護

前后軸承需加注油脂

無軸承免保養\減少故障點

主機與電機連接

采用皮帶、聯軸器等，傳動損失

直接傳動，無傳動損失

4. 永磁變頻螺桿機如何省電？

a. 電機效率高

例如一臺22kw的螺桿機，普通空壓機的電機效率在88% 到 90%不等。永磁同步電機的效率在94%以上。同樣22kw的空壓機，普通電機滿載時耗電為25kw 至 24.4kw, 而永磁同步電機的能耗為23.4kw。一小時永磁電機就能節約1 到1.6kw的電。

b. 低轉速時，效率高；非滿載時，能耗低

c. 恒定輸出壓力，免去多出2bar的壓力負擔，相比工頻空壓機節能14%。

德斯蘭永磁變頻螺桿機比普通變頻螺桿機節能10%-15%，比工頻螺桿機節能30%-40%

永磁變頻螺桿機節能優勢：
■ 高效率：取消了勵磁系統損耗，提高了效率5-12%。功率因數高，力矩慣量比大，定子電流和定子電阻損耗減小，且轉子參數可測、控制性能好。電機直接驅動，無轉速滑差，無需軸承和連接傳動，效率提高3%以上。輕載時較同規格異步電機效率提升15-35%左右，無論輕載、重載，始終保持高效。目前德國德斯蘭采用的永磁電機能效達到國家1級能效標準。
■ 非滿載時，依然高效：永磁電機能效在滿負荷運行時比常規異步電機一般高9%以上，隨著轉速降低，其能效基本保持不變，而異步電機隨著轉速降低其能效將大幅度降低，甚至降低至50%以下。
■ 穩定：同步電機響應速度快，在排氣響應度上表現卓越。

永磁變頻控制更節能

有了變轉速控制技術，壓縮機的排氣量可以和用氣量很好的結合起來，避免了卸載功率的損耗；在間斷性用氣的狀態下，通過軟起動的少負荷作用，避免了電流和扭矩的峰值，因而機組可以很多次的起停。真正做到0～100%無極變速，更大限度控制無用功能的產生；免去多出2bar的壓力負擔，讓機組直接節能14%，因為每降低1bar的工作壓力，可節省7%的能量損耗。

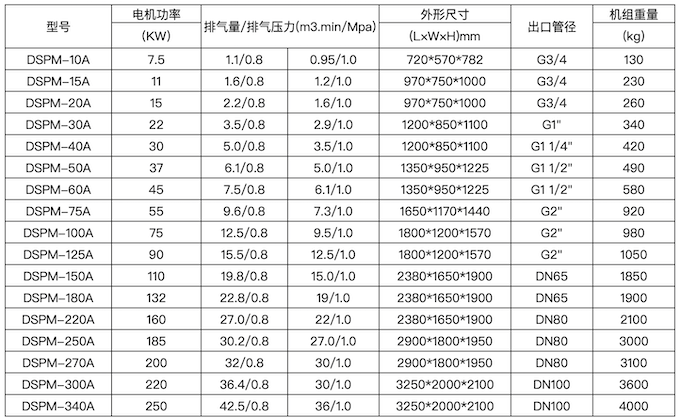

永磁變頻螺桿機技術參數

型號電機功率排氣量/排氣壓力(m3.min/Mpa) 外形尺寸出口管徑機組重量

（KW） (L×W×H)mm (kg)

DSPM-10A 7.5 1.1/0.8 0.95/1.0 720*570*782 G3/4 130

DSPM-15A 11 1.6/0.8 1.2/1.0 970*750*1000 G3/4 230

DSPM-20A 15 2.2/0.8 1.6/1.0 970*750*1000 G3/4 260

DSPM-30A 22 3.5/0.8 2.9/1.0 1200*850*1100 G1" 340

DSPM-40A 30 5.0/0.8 3.5/1.0 1200*850*1100 G1 1/4" 420

DSPM-50A 37 6.1/0.8 5.0/1.0 1350*950*1225 G1 1/2" 490

DSPM-60A 45 7.5/0.8 6.1/1.0 1350*950*1225 G1 1/2" 580

DSPM-75A 55 9.6/0.8 7.3/1.0 1650*1170*1440 G2" 920

DSPM-100A 75 12.5/0.8 9.5/1.0 1800*1200*1570 G2" 980

DSPM-125A 90 15.5/0.8 12.5/1.0 1800*1200*1570 G2" 1050

DSPM-150A 110 19.8/0.8 15.0/1.0 2380*1650*1900 DN65 1850

DSPM-180A 132 22.8/0.8 19/1.0 2380*1650*1900 DN65 1900

DSPM-220A 160 27.0/0.8 22/1.0 2380*1650*1900 DN80 2100

DSPM-250A 185 30.2/0.8 27.0/1.0 2900*1800*1950 DN80 3000

DSPM-270A 200 32/0.8 30/1.0 2900*1800*1950 DN80 3100

DSPM-300A 220 36.4/0.8 30/1.0 3250*2000*2100 DN100 3600

DSPM-340A 250 42.5/0.8 36/1.0 3250*2000*2100 DN100 4000

1. 什么是永磁變頻螺桿機？

永磁變頻螺桿機是在變頻螺桿機的基礎上，使用了永磁同步電機驅動的一種高能效變頻螺桿機。

2. 什么是永磁同步電機？

永磁同步電機是由定子、永久磁鋼轉子、位置傳感器、電子換向開關等組成的電機，與普通電機相比，最大的差別是使用了永磁體作為電機轉子。主要特點為體積小、重量輕、損耗小、效率高、功率因數高等。

3. 傳統變頻空壓機與永磁變頻空壓機比較

特征	傳統變頻空壓機	永磁變頻空壓機
電機效率	<92%	>95%
電機負載反應	負載反應動作慢	負載反應動作迅速
電機效率損失	有軸承摩擦及轉子、電樞銅損等	無軸承摩擦及轉子、電樞銅損等
電機維護	前后軸承需加注油脂	無軸承免保養\減少故障點
主機與電機連接	采用皮帶、聯軸器等，傳動損失	直接傳動，無傳動損失

4. 永磁變頻螺桿機如何省電？

a. 電機效率高

例如一臺22kw的螺桿機，普通空壓機的電機效率在88% 到 90%不等。永磁同步電機的效率在94%以上。同樣22kw的空壓機，普通電機滿載時耗電為25kw 至 24.4kw, 而永磁同步電機的能耗為23.4kw。一小時永磁電機就能節約1 到1.6kw的電。

b. 低轉速時，效率高；非滿載時，能耗低

c. 恒定輸出壓力，免去多出2bar的壓力負擔，相比工頻空壓機節能14%。

德斯蘭永磁變頻螺桿機比普通變頻螺桿機節能10%-15%，比工頻螺桿機節能30%-40%

永磁變頻螺桿機節能優勢：
■ 高效率：取消了勵磁系統損耗，提高了效率5-12%。功率因數高，力矩慣量比大，定子電流和定子電阻損耗減小，且轉子參數可測、控制性能好。電機直接驅動，無轉速滑差，無需軸承和連接傳動，效率提高3%以上。輕載時較同規格異步電機效率提升15-35%左右，無論輕載、重載，始終保持高效。目前德國德斯蘭采用的永磁電機能效達到國家1級能效標準。
■ 非滿載時，依然高效：永磁電機能效在滿負荷運行時比常規異步電機一般高9%以上，隨著轉速降低，其能效基本保持不變，而異步電機隨著轉速降低其能效將大幅度降低，甚至降低至50%以下。
■ 穩定：同步電機響應速度快，在排氣響應度上表現卓越。

永磁變頻控制更節能

有了變轉速控制技術，壓縮機的排氣量可以和用氣量完美的結合起來，完全避免了卸載功率的損耗；在間斷性用氣的狀態下，通過軟起動的零負荷作用，避免了電流和扭矩的峰值，因而機組可以無限次的起停。真正做到0～100%無極變速，最大限度控制無用功能的產生；免去多出2bar的壓力負擔，讓機組直接節能14%，因為每降低1bar的工作壓力，可節省7%的能量損耗。

永磁變頻螺桿機技術參數

国产福利小视频尤物98-国产福利小视频在线播放观看-国产福利一区二区-国产福利一区二区精品-国产福利一区二区久-国产福利一区二区麻豆

馬上在線溝通：

型號	電機功率	排氣量/排氣壓力(m3.min/Mpa)		外形尺寸	出口管徑	機組重量
型號	（KW）	排氣量/排氣壓力(m3.min/Mpa)		(L×W×H)mm	出口管徑	(kg)
DSPM-10A	7.5	1.1/0.8	0.95/1.0	720570782	G3/4	130
DSPM-15A	11	1.6/0.8	1.2/1.0	9707501000	G3/4	230
DSPM-20A	15	2.2/0.8	1.6/1.0	9707501000	G3/4	260
DSPM-30A	22	3.5/0.8	2.9/1.0	12008501100	G1"	340
DSPM-40A	30	5.0/0.8	3.5/1.0	12008501100	G1 1/4"	420
DSPM-50A	37	6.1/0.8	5.0/1.0	13509501225	G1 1/2"	490
DSPM-60A	45	7.5/0.8	6.1/1.0	13509501225	G1 1/2"	580
DSPM-75A	55	9.6/0.8	7.3/1.0	165011701440	G2"	920
DSPM-100A	75	12.5/0.8	9.5/1.0	180012001570	G2"	980
DSPM-125A	90	15.5/0.8	12.5/1.0	180012001570	G2"	1050
DSPM-150A	110	19.8/0.8	15.0/1.0	238016501900	DN65	1850
DSPM-180A	132	22.8/0.8	19/1.0	238016501900	DN65	1900
DSPM-220A	160	27.0/0.8	22/1.0	238016501900	DN80	2100
DSPM-250A	185	30.2/0.8	27.0/1.0	290018001950	DN80	3000
DSPM-270A	200	32/0.8	30/1.0	290018001950	DN80	3100
DSPM-300A	220	36.4/0.8	30/1.0	325020002100	DN100	3600
DSPM-340A	250	42.5/0.8	36/1.0	325020002100	DN100	4000
